エアコンってどういう仕組みで冷房や暖房の風を出せているか分からないので誰か教えてほしい・・・とあなたはこんなお悩みを抱えておりませんでしょうか！？
本記事ではエアコンの仕組みを図解ありで分かりやすく解説するだけでなく、室内機の各パーツの役割
や室外機の各パーツの役割やエアコンの冷暖房の仕組みを詳しく紹介しておりますので是非ともご参考にしてください。
室内機の各パーツの役割
エアコンの室内機には主に熱交換器、ドレンパン、送風ファン、風向板（ルーバー）、フィルター、お掃除ロボット、モーター、冷媒管のパーツが存在します。それぞれのパーツがどのような役割を果たしているか詳しく分かりやすく解説しておりますので是非ともご確認ください。

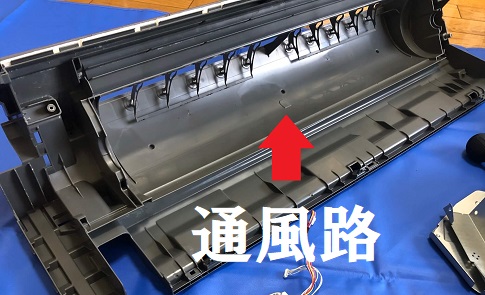

通風路
通風路は送風ファンの風の流れる方向を決める役割を果たしております。通風路は送風ファンの背面側にある風の通り道です。

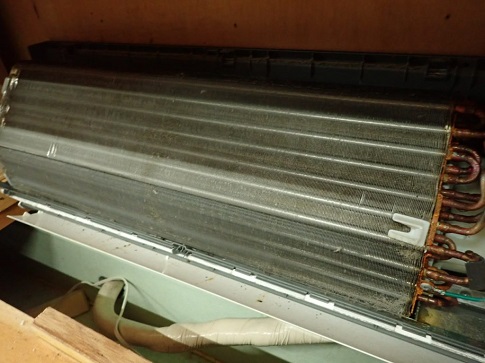

熱交換器
熱交換器は空気を冷やしたり暖めたりする重要なパーツで、熱伝導率の高いアルミで作られております。熱交換器には無数の隙間があり、その隙間に室内の空気が入るこむことによって、室内の空気を冷やしたり暖めたりすることが可能になります。
ドレンパン
エアコンの冷房や除湿運転を行った際に熱交換器に発生する結露をドレンパンという受け皿で受け止めて、室外に伸びるドレンホースから排出をさせるためのパーツです。

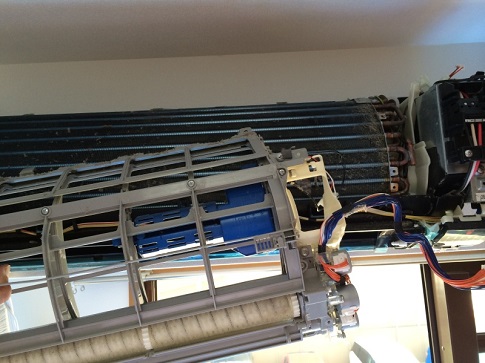

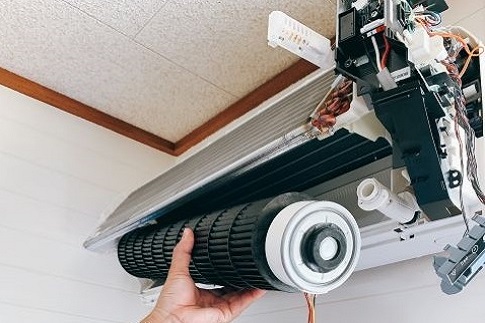

送風ファン
エアコンの熱交換器で室内の冷やされたり又は暖められた空気が送風ファンが縦回転をすることで、室内に冷風又は温風を送るためのパーツです。
風向板（ルーバー）
エアコンの風向板（ルーバー）は風の向きを調整する役割を果たしております。冷房時には風向板（ルーバー）は上向きに暖房時には下向きにすることで、室内の温度ムラを無くして、均一にすることができます。是非とも風向板（ルーバー）を上手に活用して快適な空調環境を手に入れてください。
フィルター

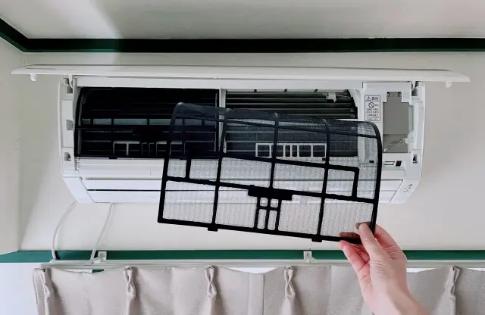

エアコンのフィルターは室内の空気中の埃やペットの毛や気化した油などの不純物などの汚れをキャッチしたり、虫や花粉の侵入を防ぐ役割を果たしております。エアコンのフィルターで不純物などの汚れを濾過することで、エアコン内部の熱交換器や送風ファンなどにカビが生えにくくなります。フィルターはエアコン内部のパーツの中で最も汚れが溜まりやすい場所ですので、2週間に1回の頻度でフィルターを本体から取り外して、フィルター掃除をすることをおすすめします。
背板

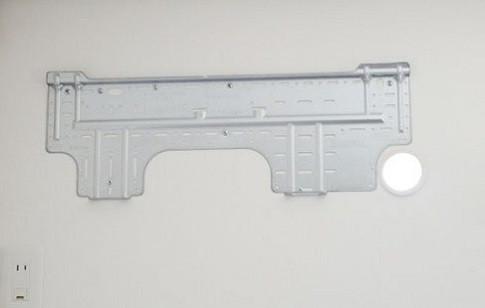

背板（据付板）とはエアコンの室内機を設置する際に、事前に金属製の板をビスで壁に固定して、壁に室内機を固定する役割を果たしております。
お掃除ロボット
各エアコンメーカーによって、お掃除ロボットの形状や仕組みは異なりますが、お掃除ロボットはエアコンに装着されたフィルターの汚れを取り除くために稼働します。お掃除ロボットにはお掃除ロボットのブラシでホコリやペットの毛などの汚れをダストボックスに収納するタイプと室外にホコリなどの汚れを排出するタイプの2種類があります。
モーター

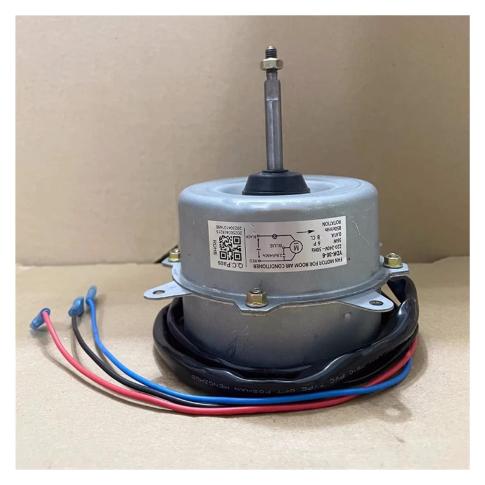

エアコンの送風ファンの右側の付け根にモーターが接続しており、モーターが回転することによって送風ファンも一緒に回転して室内に風を送ることができます。

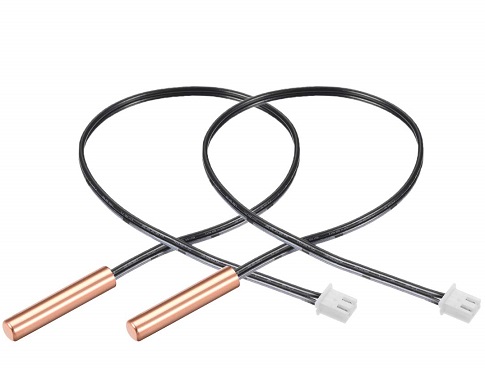

温度センサー（サーミスター）
室内の温度を感知して、エアコンの冷房と暖房の温度を制御するための装置です。エアコンの温度センサーは吹き出し口周辺に取り付けられております。
室外機の各パーツの役割
エアコンの室外機の主な役割は、「エアコンの冷暖房を使用するために空気を圧縮すること」と「冷房時は室内の熱を屋外へ放出し、暖房時は屋外から熱を収集すること」です。

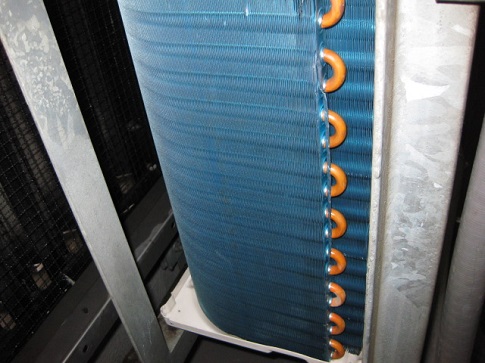

熱交換器
室外機の熱交換器は、エアコン本体から送られてきた室内の空気を冷却したり温めたりする役割があります。

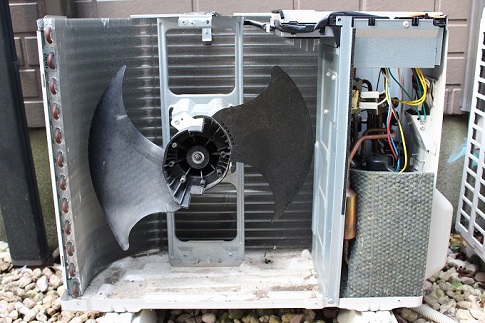

ファン
室外機のファンは、エアコン本体から送られてきた室内の空気に含まれた熱を屋外に放出する役割があります。

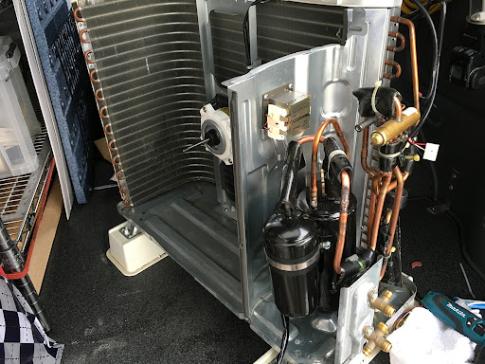

圧縮機（コンプレッサー）
室外機の圧縮機は、冷媒管に充填された冷媒を圧縮させて、気体の温度変化をさせるための重要な役割があります。冷房運転時には室内の熱エネルギーを熱交換器の内部にある冷媒が吸収して、冷媒管をつたってコンプレッサーまで届き、室外に熱エネルギーを放出しやすいように冷媒を高温にして室外機の熱交換器から熱を放出しやすいようにします。一方、暖房運転時には室内に暖かい熱エネルギーを放出するためにコンプレッサーで冷媒を圧縮して高熱を発生させて、冷媒管の冷媒を通って室内に室内に熱交換器から熱を出して、室内を暖めます。
エアコンのコンプレッサーの性能が省エネ性能の約８０%を決める
エアコンの消費電力のうち約８０%がコンプレッサーの稼働稼働時に発生するものですので、コンプレッサーの性能が高ければ省エネ性能が高く、節電効果のあるエアコンとなります。
減圧機（膨張弁）
室内機から戻ってきた冷媒を膨張・減圧させて温度を冷やす役割があります。エアコンの冷房運転時は冷やされた液体の冷媒が冷媒管を通って室内機の熱交換器へ流れ込み、室内の空気に触れることで気化し、室内の気温を下げることが可能になります。
冷媒管
熱交換器の内側に冷媒管が張り巡らされており、冷媒管の中には冷媒が充填されております。こちらの冷媒は室内機と室外機の間で循環しており、循環をすることによってエアコンから暖かい風や冷たい風を送ることが可能になります。
エアコンの冷暖房の仕組み
エアコンの冷暖房の仕組みは、冷房運転の場合、エアコン本体から室内の熱を屋外に放出して、室外機で冷やされた冷たい空気を室内に戻すことで室温を下げています。一方、暖房運転の場合は、室外機が屋外の熱を収集して温めた暖かい空気をエアコン本体から取り入れて室温を上げています。
- その1 エアコン本体が室内の空気を取り入れて室外機に空気を送る
- その2 エアコン本体から送られてきた空気を室外機の圧縮機で圧縮する
- その3 室外機の圧縮機で圧縮された空気の熱を除去する
- その4 室外機で熱を除去された空気を配管を通してエアコン本体に送る
- その5 送られた空気をエアコン本体の内部にある熱交換器を通して冷やす
- その6 冷やされた空気をエアコン本体のファンによって室内に放出する
エアコンの暖房の仕組み
- その1 エアコンの室外機が屋外の空気に含まれる熱を取り入れる
- その2 エアコンの室外機の圧縮機で取り入れた空気を圧縮する
- その3 エアコンの室外機の圧縮機で圧縮した空気の熱をエアコン本体に送る
- その4 エアコン本体の内部にある熱交換器で送られた空気を温める
- その5 熱交換器で温められた暖かい空気をエアコンのファンを通して室内に放出する
- その6 エアコン本体から室内の冷たい空気を取り入れて室外機に送る
エアコンの冷暖房能力を最大限に発揮させるポイント
エアコンは室内機と室外機を結ぶ冷媒管の中に充填されている冷媒がコンプレッサーにより圧縮されることで冷媒を冷やして、減圧機により冷媒を膨張させることで冷媒を暖められて室内を温度を調整できることがお分かり頂けたかと思います。そのため、次はエアコンの冷暖房能力を最大限に発揮させるポイントを詳しく解説をしていきたいと思います。
その１ 室内機と室外機は最短距離で設置する
室内機と室外機は最短距離で設置することにより、冷媒の循環効率が良くなり、効率的に冷暖房を効きやすくすることができます。室内機と室外機を結ぶ配管が長い場合には、熱を運ぶ冷媒の量が足りずに、効率的に熱を循環させることができなくなります。
ご自宅の設置環境でどうしても室内機と室外機の距離が離れてしまう場合の対策
エアコンの冷暖房能力を最大限に発揮させるには、室内機と室外機は最短距離で設置することが望ましいですが、ご自宅の設置環境でどうしても室内機と室外機の距離が離れてしまう場合が御座います。（一例：室内機が２階で室外機は１階に設置の場合）
このような場合には、冷媒ガスが不十分ですので、修理業者に依頼をして追加で冷媒ガスを充填して貰いましょう。追加で冷媒ガスを充填して貰うようことによって、熱交換を円滑に行うことができて、冷房は冷えやすく、暖房は暖めやすくなります。
その２ 直射日光が当たらない場所に室外機を設置する
室外機を設置するときは、直射日光が当たらない場所に設置しましょう。室外機に直射日光が当たると熱くなって能力を十分に発揮できなくなりますので、どうしても直射日光が当たってしまう場合は、植木やよしずなどで日陰を作ると効果的です。
その３ 室外機の吹出し口の前に物を置かない
エアコンの冷房を運転するときは、室外機の吹出し口の前に物を置かないようにしましょう。室外機は、冷房運転時は暖かい空気を屋外へ吐き出し、暖房運転時は冷たい空気を屋外に吐き出します。室外機の吹出し口の前に物があると空気の通り道を塞いで効率が低下しますので、十分なスペースを確保しましょう。
その４ 室外機の正面に十分なスペースを開ける
エアコンの冷房運転時は、室内機の熱交換器で室内の熱エネルギーを冷媒が回収して、室外機の熱交換器で熱を放出するため、室外機の正面に十分なスペースを開けることで冷房の効きが良くなります。室外機の正面に十分なスペースがない場合には、うまく室外機で熱を放出することができず、熱がぐるぐると室内機と室外機で循環してしまうショートサーキットと呼ばれる現象が発生してしまいます。ショートサーキット現象が起きると、エアコンの冷暖房は効きが悪くなりますので、必ず室外機の正面は十分なスペースを開けるようにしましょう。
その５ 1年に1回の頻度で業者にエアコンクリーニングを依頼する
エアコンの冷暖房能力を最大限に発揮させるには、室内機と室外機の熱交換器が汚れていると冷媒の循環が妨げられてしまいますので、1年に1回の頻度で業者にエアコンクリーニングを依頼しましょう。エアピカに掲載されているエアコンクリーニング業者であれば、一般的なエアコン洗浄だけでなく着脱可能なドレンパンや送風ファンも分解してから洗浄を行ってくれる完全分解エアコンクリーニングに対応した業者も多数いますよ！是非ともエアコンの電気代の節約にも繋がりますのでお住いのエリアからお気に入りのエアコンクリーニング業者を探してみてくださいね。
